JOINT SPIE 5x9x2 TM R1-R2

Présentation : L'Étanchéité Millimétrée de la Boîte TM

Sur les moteurs de karting à boîte de vitesses (catégorie KZ) comme les célèbres TM R1 et TM R2, la gestion de l'étanchéité interne est un facteur clé de performance et de fiabilité. Ce micro joint spi de 5x9x2 mm assure une fonction critique au cœur du carter.

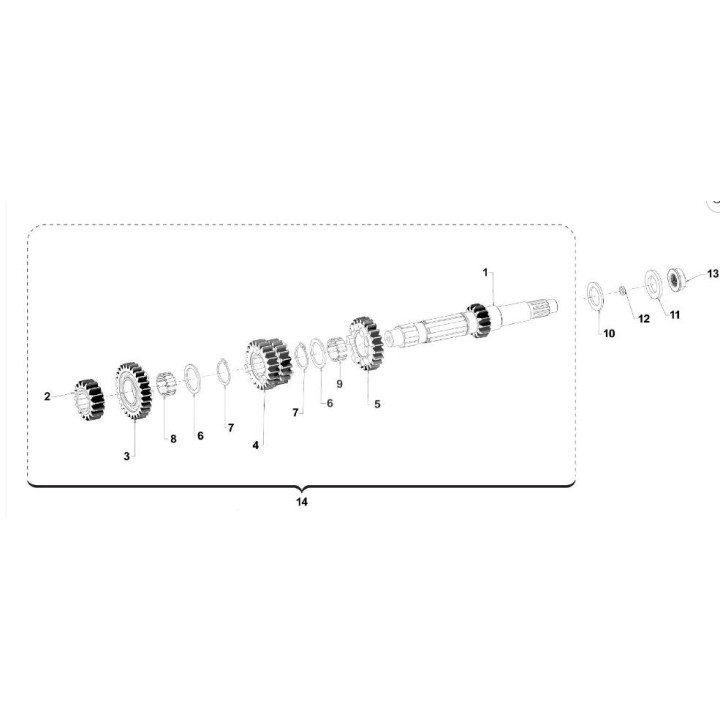

• Rôle Stratégique : Installé spécifiquement au niveau de l'arbre primaire de transmission, il empêche l'huile de boîte de vitesses de s'infiltrer vers l'extérieur ou vers les éléments d'embrayage, tout en maintenant l'étanchéité parfaite requise pour le bon fonctionnement des arbres en rotation rapide.

• Matériau Haute Résistance : Conçu en élastomère de type Fluorocarbone (Viton) ou Nitrile haute performance, capable de supporter les très hauts régimes de rotation, les températures d'huile élevées ainsi que l'agressivité des lubrifiants de compétition.

• Dimensions de Précision : Ses cotes ultra-spécifiques de 5 mm (intérieur) x 9 mm (extérieur) x 2 mm (épaisseur) sont usinées pour s'intégrer parfaitement dans les carters moteurs de la génération TM R1/R2.

- Spécifications Techniques

- Conseils de Pose d'un Micro Joint Spi

1. Nettoyage Clinique : Avant d'insérer le joint neuf, nettoyez impeccablement le logement du carter ainsi que la surface de l'arbre primaire. La moindre limaille de boîte détruirait la lèvre du joint en quelques tours.

2. Lubrification de la Lèvre : Appliquez une fine goutte d'huile de boîte de vitesses neuve sur la lèvre interne du joint spi avant de l'enfiler sur l'arbre. Cela évite un démarrage "à sec" qui brûlerait instantanément le caoutchouc au premier coup de démarreur/poussette.

3. Emmanchement Droit : Vu sa très faible épaisseur (2 mm), ce joint doit être inséré parfaitement à plat. Utilisez une douille ou un jet au diamètre extérieur du joint (9 mm) pour le pousser doucement au fond de son logement sans le déformer.

? L'Astuce de Michel

"Sur un moteur KZ comme le TM R1 ou R2, les petits joints spi sont souvent ceux qu'on oublie lors des révisions rapides, jusqu'à ce qu'on voie de l'huile suinter sous le moteur ! L'astuce : Vu le diamètre interne minuscule de 5 mm, faites extrêmement attention lorsque vous passez le joint sur les cannelures ou les filetages de l'arbre primaire. Les arrêtes vives de l'acier peuvent couper la micro-lèvre du joint neuf sans que vous vous en rendiez compte. Mon conseil de pro : Enroulez un petit bout de scotch d'électricien très fin sur les arrêtes de l'arbre pour faire une rampe lisse, glissez le joint spi, puis retirez le scotch. C'est l'assurance d'un montage 100% étanche !"

❓ FAQ SEO (Questions Fréquentes)

Q : Ce joint spi 5x9x2 mm est-il compatible avec les anciens moteurs TM KZ10B ou KZ10C ?

R : Bien que de nombreuses pièces de boîte soient communes chez TM Racing, vérifiez l'éclaté moteur de votre version. Ce joint est spécifiquement validé pour les architectures de carter des générations R1 et R2.

Q : Faut-il remplacer ce joint à chaque démontage de la boîte de vitesses ?

R : Oui, c'est fortement recommandé. Un joint spi qui a déjà été pressé et qui a subi des cycles thermiques perd de son élasticité au démontage. Le remplacer systématiquement vous évitera de devoir rouvrir un moteur complet pour une fuite à 3 euros.
