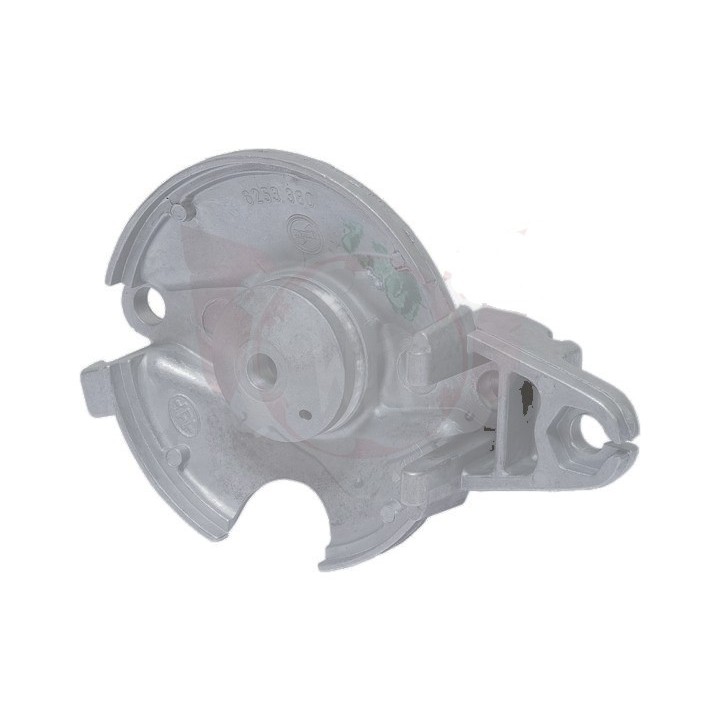

Corps de guillotine d'échappement Rotax Max (7)

Le corps de guillotine n'est pas qu'un simple support, il remplit trois fonctions mécaniques vitales pour votre moteur Rotax Max :

1. Guidage de Précision : Sa fonction principale est de maintenir la guillotine (valve) dans un axe parfait. Pour que la valve puisse monter et descendre instantanément selon le régime moteur, le corps n°7 offre un canal de coulissement usiné au micron près. Un guidage fluide est la clé pour éviter les "trous" à l'accélération.

2. Chambre de Compression Pneumatique : C'est dans ce corps que s'opère la magie du système Rotax. Il comporte un conduit interne qui achemine la pression des gaz d'échappement vers le soufflet. Cette pression permet de lever la valve automatiquement dès que le moteur atteint son régime de puissance (environ 7 500 tr/min).

3. Régulation des Flux de Gaz : En agissant comme une barrière étanche, il force les gaz d'échappement à suivre le conduit principal lorsque la valve est fermée (favorisant le couple à bas régime), puis permet leur libération totale lorsque la valve remonte (favorisant la vitesse de pointe).

En résumé, le corps de guillotine est le "cerveau" mécanique qui permet à votre moteur d'être à la fois souple en sortie de virage serré et ultra-performant en pleine ligne droite.

? L'Astuce de Michel

"Attention les gars, le numéro 7 c'est le nid à problèmes si on ne s'en occupe pas ! Quand vous remontez le corps sur le cylindre, vérifiez toujours que le petit trou de dépression n'est pas bouché par de la vieille huile cramée. Si c'est bouché, votre valve ne s'ouvrira jamais, même si tout le reste est neuf. Un petit coup de nettoyant frein et une soufflette, c'est le minimum à chaque révision !"

? Tuto : Montage du Corps de Guillotine

1. Nettoyage du plan de joint : Avant de poser le corps (n°7), assurez-vous que la face d'appui sur le cylindre est parfaitement propre.

2. Installation du joint : Placez le joint papier neuf entre le cylindre et le corps. Ne mettez pas de pâte à joint, cela risquerait de boucher les conduits.

3. Serrage : Fixez le corps avec les deux vis M6. Serrez de manière uniforme (couple recommandé : environ 10 Nm) pour éviter de voiler la pièce.

4. Vérification : Insérez la guillotine nue à l'intérieur. Elle doit tomber tout au fond par son propre poids. Si elle accroche, nettoyez l'intérieur du corps avec de la laine d'acier très fine.
