(171) (70) Vite di fissaggio valvole X30 / KA100

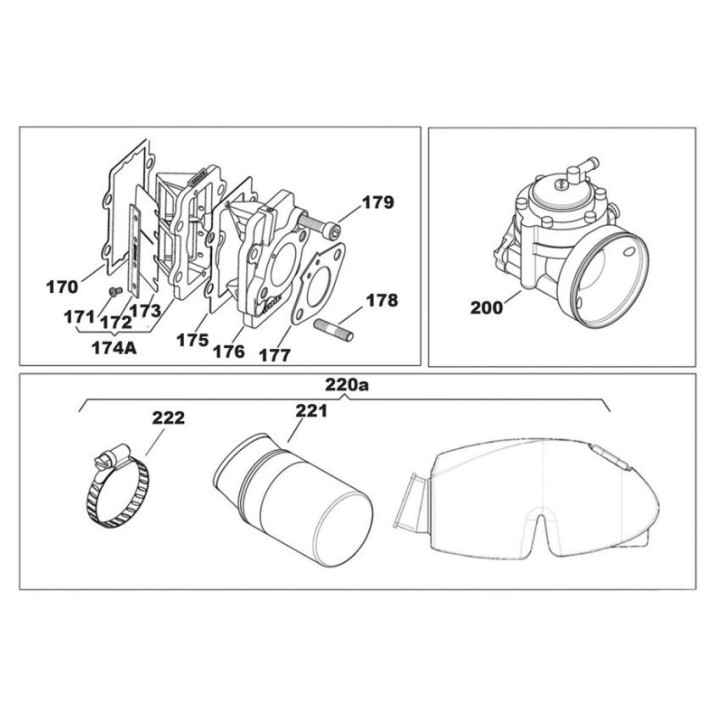

La Vite di fissaggio valvola X30 / KA100 (Land 171 sulla vista esplosa della X30 e N ° 70 su quella del KA100) è a piccola vite specifica usato per Mantieni la scatola della valvola Sul carter del motore. Garantisce la forza della fissazione durante la garanzia delSigillatura del flusso di aspirazione Tra l'alloggiamento e il blocco dei flaps.

Ruolo della vite di fissaggio della valvola

Questa vite mantiene il flapbox, un elemento essenziale del motore a due tempi. La scatola della valvola regola il passaggio della miscela di benzina d'aria:

• lei si apre Quando il pistone sale (creando una depressione nel carter),
• e chiude Quando il pistone scende (impedendo il ritorno della miscela).

La vite di fissaggio deve quindi garantire:

• uno serraggio affidabile in modo che la valvola rimane perfettamente in atto nonostante le vibrazioni,
• un Sealing completo Tra il sigillo del carter e il platino delle valvole,
• e un Stabilità dimensionale Per evitare perdite d'aria o distorsioni del caso.

Una perdita o un allentamento a questo punto avrebbe effetti immediati sul funzionamento del motore (perdita di pressione nel motore inferiore, miscela disturbata, inattifica inattifica inutilizzabile).

Caratteristiche

• Filo : Metrica fine (adattata ai tappi dell'alloggiamento di iame, di solito M5).
• Lunghezza : Calcolato per serrare saldamente il platino della valvola senza eccesso (spesso da 12 a 16 mm).
• Testa : Sixtheld o cruciform a seconda della versione, con la possibilità di utilizzare una possibile rondella per distribuire la pressione.
• Materiale : Trattato o acciaio inossidabile a seconda della serie, resistente al calore e alle vibrazioni.

Su motori moderni, l'iame utilizza viti specifiche per garantire una coppia di serraggio precisa e riproducibile, assicurando che le valvole siano perfettamente piatte.

Suggerimenti per montaggio

• Sempre Usa le viti iame originaliPerché la loro lunghezza e resistenza sono adattate al tipo di involucro.
• Stringere alla coppia raccomandata Per evitare di schiacciare il piano di tenuta o distorcere la piastra.
• Controllare regolarmente il serraggio, perché le vibrazioni del motore a due tempi possono causare un leggero allentamento del tempo.

La Viti di fissaggio può sembrare innocuo, ma svolge un ruolo fondamentale: condiziona il Precisione della chiusura delle valvole e quindi la qualità dell'ammissione. Su un motore di competizione come X30 o KA100, un semplice forte serraggio a questo livello può causare perdite di prestazioni significativamente percettibili.
