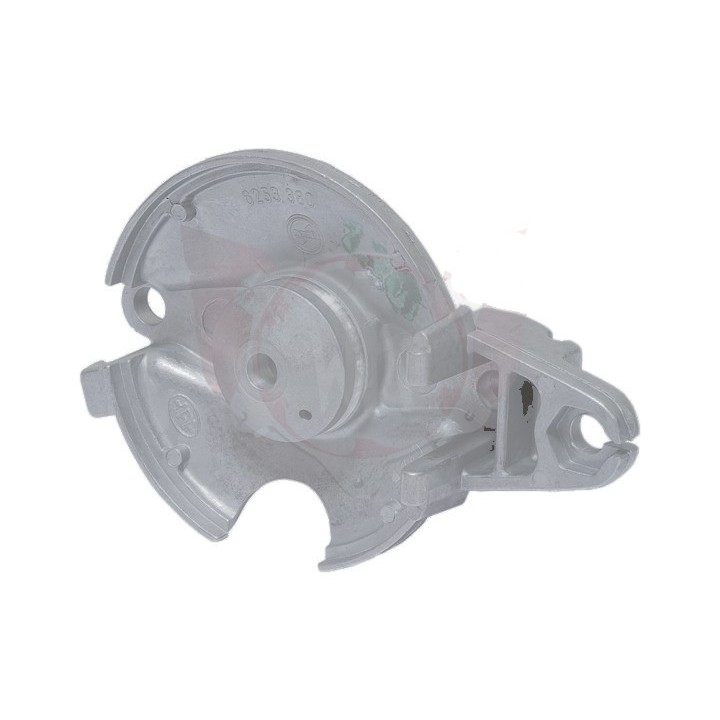

Εξάτμιση σώματος της γκιλοτίτιδας Rotax Μέγιστο (7)

Το σώμα guillotine δεν είναι μόνο μια υποστήριξη, γεμίζει τρεις ζωτικές μηχανικές λειτουργίες για τον κινητήρα σας Rotax Max :

1. Οδηγίες ακριβείας: Η κύρια λειτουργία του είναι να διατηρήσετε τη γκιλοτίνα (βαλβίδα) σε έναν τέλειο άξονα. Για τη βαλβίδα να τοποθετηθεί και να κατεβείτε αμέσως ανάλογα με την ταχύτητα του κινητήρα, το σώμα 7 προσφέρει ένα κατεστραμμένο κανάλι ολίσθησης μικρών. Η καθοδήγηση υγρών είναι το κλειδί για την πρόληψη "οπών" με επιτάχυνση.

2. Πνευματικός θάλαμος συμπίεσης: Βρίσκεται σε αυτό το σώμα ότι η μαγεία του συστήματος λαμβάνει χώρα Rotax. Περιλαμβάνει εσωτερικό αγωγό που οδηγεί την πίεση των καυσαερίων στο φυσητήρα. Αυτή η πίεση χρησιμοποιείται για την απομάκρυνση της βαλβίδας αυτόματα μόλις ο κινητήρας φτάσει την ταχύτητα ισχύος (περίπου 7.500 rpm).

3. Κανονισμός των ροών αερίου: Ενεργώντας ως αδιάβροχο εμπόδιο, αναγκάζει το καυσαέριο να ακολουθήσει τον κύριο αγωγό όταν η βαλβίδα είναι κλειστή (προωθώντας τη ροπή σε χαμηλή ταχύτητα), στη συνέχεια επιτρέπει τη συνολική απελευθέρωσή τους όταν η βαλβίδα ανεβαίνει (προωθώντας προηγμένη ταχύτητα).

Συνοπτικά, το σώμα της γκιλοτίτιδας είναι ο μηχανικός "εγκέφαλος" που επιτρέπει στον κινητήρα σας να είναι τόσο εύκαμπτο σε μια σφιχτή και εξαιρετικά αποδοτική στροφή σε ευθεία γραμμή.

? τέχνασμα του Michel

"Προσοχή, ο αριθμός 7 είναι το πρόβλημα φωλιά αν δεν σας ενδιαφέρει! Όταν επιστρέψετε το σώμα στον κύλινδρο, ελέγξτε πάντα ότι το μικρή τρύπα κατάθλιψης δεν έχει φράξει με παλιό λάδι. Εάν είναι φραγμένο, η βαλβίδα σας δεν θα ανοίξει ποτέ, ακόμα κι αν όλα τα υπόλοιπα είναι καινούργια. Ένα μικρό καθαριστικό φρένων και ένας φυσητήρας είναι το ελάχιστο σε κάθε αναθεώρηση! "

? Tuto: Τοποθέτηση του σώματος της γκιλοτίνας

1. Καθαρισμός του σχεδίου σφραγίδας: Πριν από τη ρύθμιση του σώματος (αριθ. 7), βεβαιωθείτε ότι η όψη στήριξης στον κύλινδρο είναι απολύτως καθαρό.

2. Εγκατάσταση της σφραγίδας: Τοποθετήστε τη νέα σφραγίδα χαρτιού μεταξύ του κυλίνδρου και του σώματος. Μην βάζετε μια κοινή ζύμη, μπορεί να φράξει τους αγωγούς.

3. Σύσφιξης: Συνδέστε το σώμα με τις δύο βίδες M6. Σφίξτε ομοιόμορφα (συνιστώμενη ροπή: Περίπου 10 nm) για να αποφύγετε το βάζο του δωματίου.

4. Επαλήθευσης: Τοποθετήστε τη γυμνή γκιλοτίνα μέσα. Πρέπει να πέσει βαθιά από το δικό της βάρος. Αν κρεμάσει, καθαρίστε το εσωτερικό του σώματος με πολύ λεπτό χάλυβα μαλλί.
