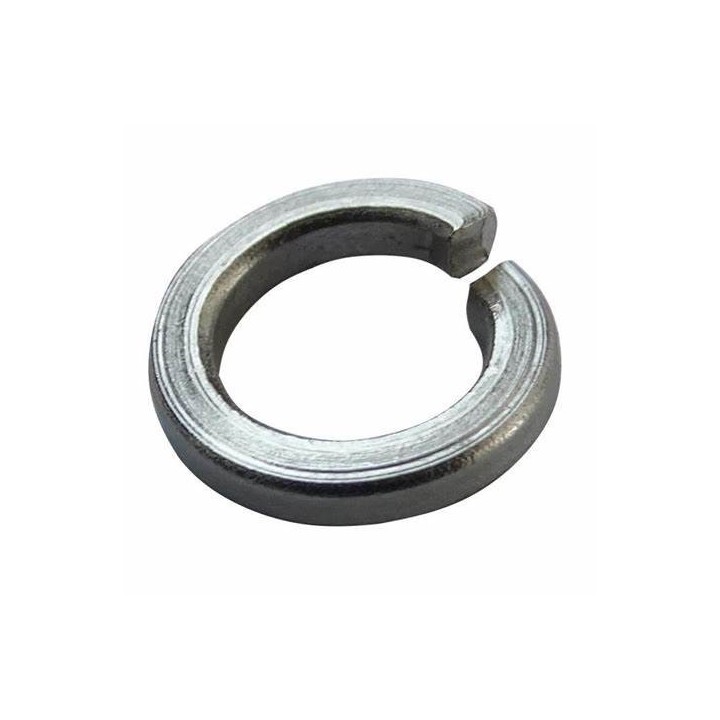

(21) ROTAX Rondelle d'arrêt M8

 Descriptif Complet : À quoi sert cette pièce ?

La rondelle d'arrêt M8 remplit des fonctions mécaniques précises pour le Rotax DD2 :

1. Maintien du Couple de Serrage : Elle agit comme un frein mécanique. Une fois l'écrou serré au couple, la rondelle empêche celui-ci de "tourner" sous l'effet des vibrations haute fréquence du moteur.

2. Protection de l'Embase : Elle permet de répartir la pression de l'écrou sur une surface plus large et évite que l'écrou ne vienne "creuser" ou marquer l'aluminium du cylindre lors du serrage.

3. Stabilité Thermique : Conçue dans un acier spécifique, elle conserve ses propriétés de pression même lorsque le cylindre atteint ses températures de fonctionnement maximales.

4. Sécurité Spécifique DD2 : Le moteur DD2 ayant une architecture particulière avec sa boîte de vitesses intégrée, le maintien du cylindre doit être irréprochable pour éviter toute déformation du plan de joint.

? L'Astuce de Michel

"Ne fais pas l'erreur classique de remonter tes vieilles rondelles toutes écrasées ! Une rondelle d'arrêt, ça a une certaine 'élasticité' ou des crans qui s'émoussent avec le temps. Si elle est plate comme une crêpe, elle ne sert plus à rien. Mon conseil : à chaque fois que tu tombes le cylindre pour un piston, mets des rondelles n°21 neuves. Ça coûte trois fois rien et ça t'évite de retrouver un écrou au fond du baquet en pleine course !"

? Tuto : Montage et Précautions

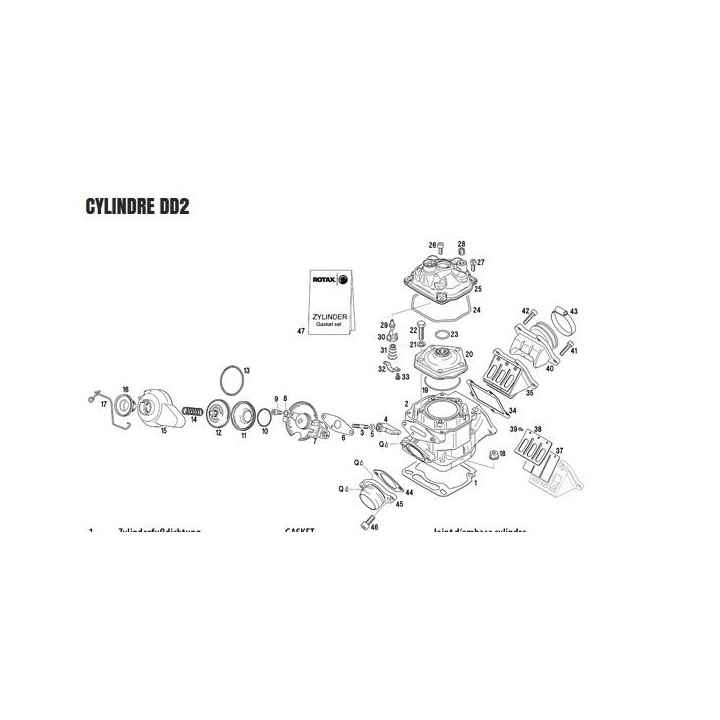

1. Le Sens de Pose : Place la rondelle d'arrêt (n°21) directement sur le goujon, contre l'embase du cylindre, avant de visser l'écrou (n°22).

2. Propreté : Assure-toi qu'il n'y a pas de graisse ou d'huile sur la rondelle. Pour qu'elle "accroche" bien et fasse son travail de frein, les surfaces doivent être sèches.

3. Serrage Dynamométrique : Utilise toujours le couple préconisé par Rotax (24 Nm). La rondelle est calibrée pour offrir une résistance optimale à cette pression précise.

4. Vérification visuelle : Lors de tes contrôles entre deux manches, vérifie que la rondelle est toujours bien plaquée. Si tu vois un espace, c'est que l'écrou a commencé à bouger.
